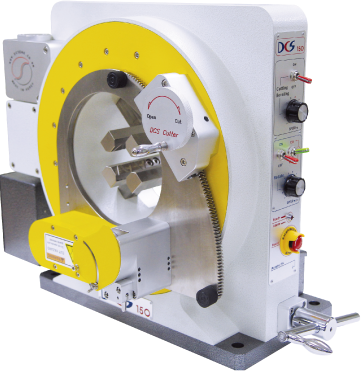

S-150

產品信息

S-150 title 看視頻 產品說明書 使用說明書

S-150 身體S-150 使用范例

不分薄和厚,可一次切割! -6″(150A) 最小0.5t ~ 最大 12t
軌道方式的新進化 – 半永久性的無Backlash設計
不需要輔助老虎鉗,可一次夾住 – 10A ~ 150A(外徑為準16mm ~ 170mm)

切割螺旋風管也不成問題。

▼ 產品規格

01 機械規格|Machine Specifications

項目 單位 規格
切割能力 最小口徑 mm(inch) 6.35(1/4inch)
mm(A) 16(10A)
最大口徑 mm(A) 170 (150A)
最小厚度 注) mm 0.5
最大厚度(建議) mm 12(10)
坡口能力 最小口徑 mm(A) 16 (10A)
最大口徑 mm(A) 170 (150A)
最小厚度 mm
最大厚度(建議) mm 12(10)
坡口角度 ° 30°/32°/ 35°/37.5°/45°
焊接能力 (輔助) 最小口徑 mm(A) 16 (10A)
最大口徑 mm(A) 170 (150A)
機械規格 尺寸(DxLxH) mm 660x360x505
重量 kg 100

注意) 切割最小厚度是10A為準。

02 電動機規格 | Motor Specifications

項目 單位 切割電機 旋轉電機
額定輸出 W 1500 400
額定電壓 V AC 220 AC 220
額定電流 A 5.7 1.85
運轉環境 0~40℃ / 20~80%RH

03 標準配件 | Standard Accessory

· 一體型工具箱

04 可選配件 | Option Accessory

· S-150RS: 管道移送設備
· S-150VS: 管架
· S-150MT: 基本型工作臺

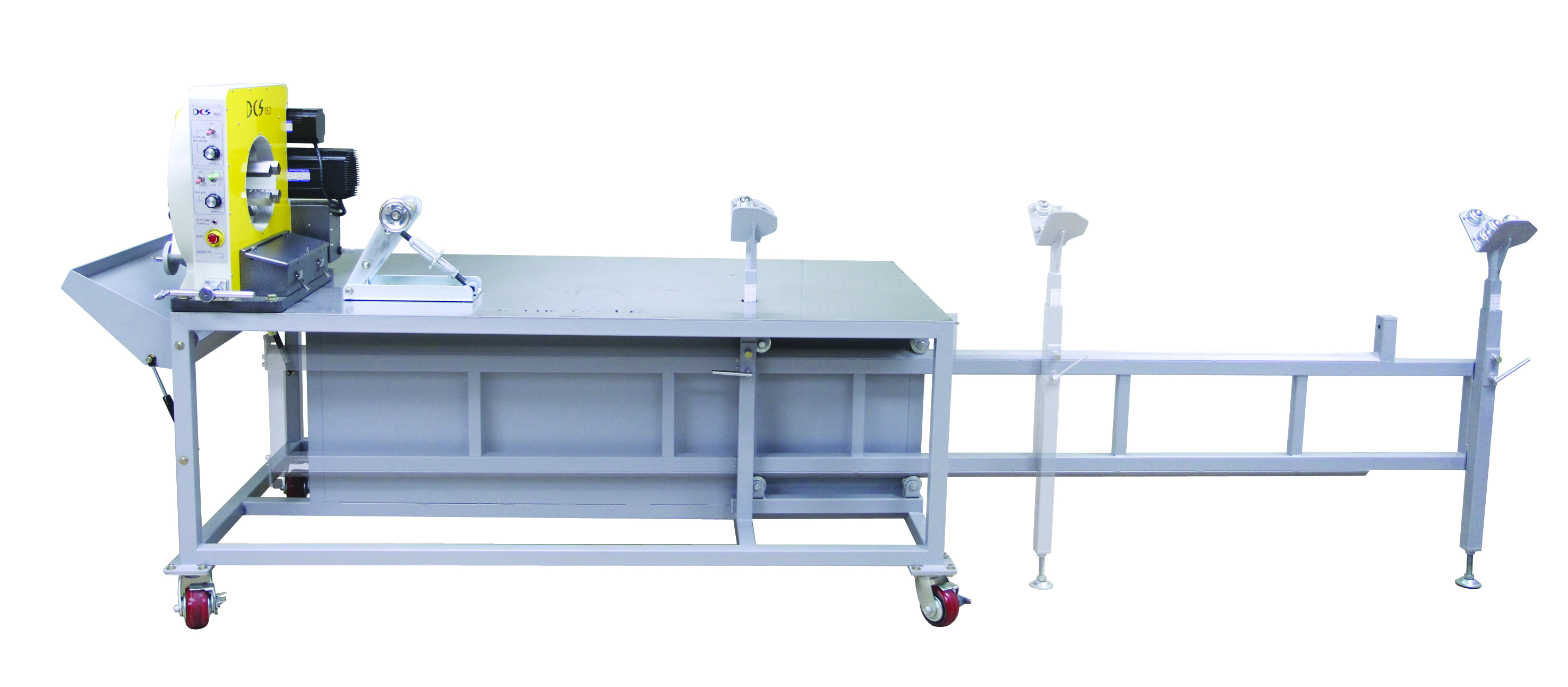

S-150MT

是設備臺。
所有產品都組裝發貨,因此可即刻使用。


– 安裝S-150RS,組裝S-150VS 2SET后發貨。
– 設計為能使用6M直管。
– 可與S-150VS混合使用。
– 安裝折疊式切屑回收槽。
– 大型工具箱內裝型(500x1600x510H)
– 尺寸900x2300x750H(900x3600x750H)
– 材料SS400 粉末涂料(上板 STS304)

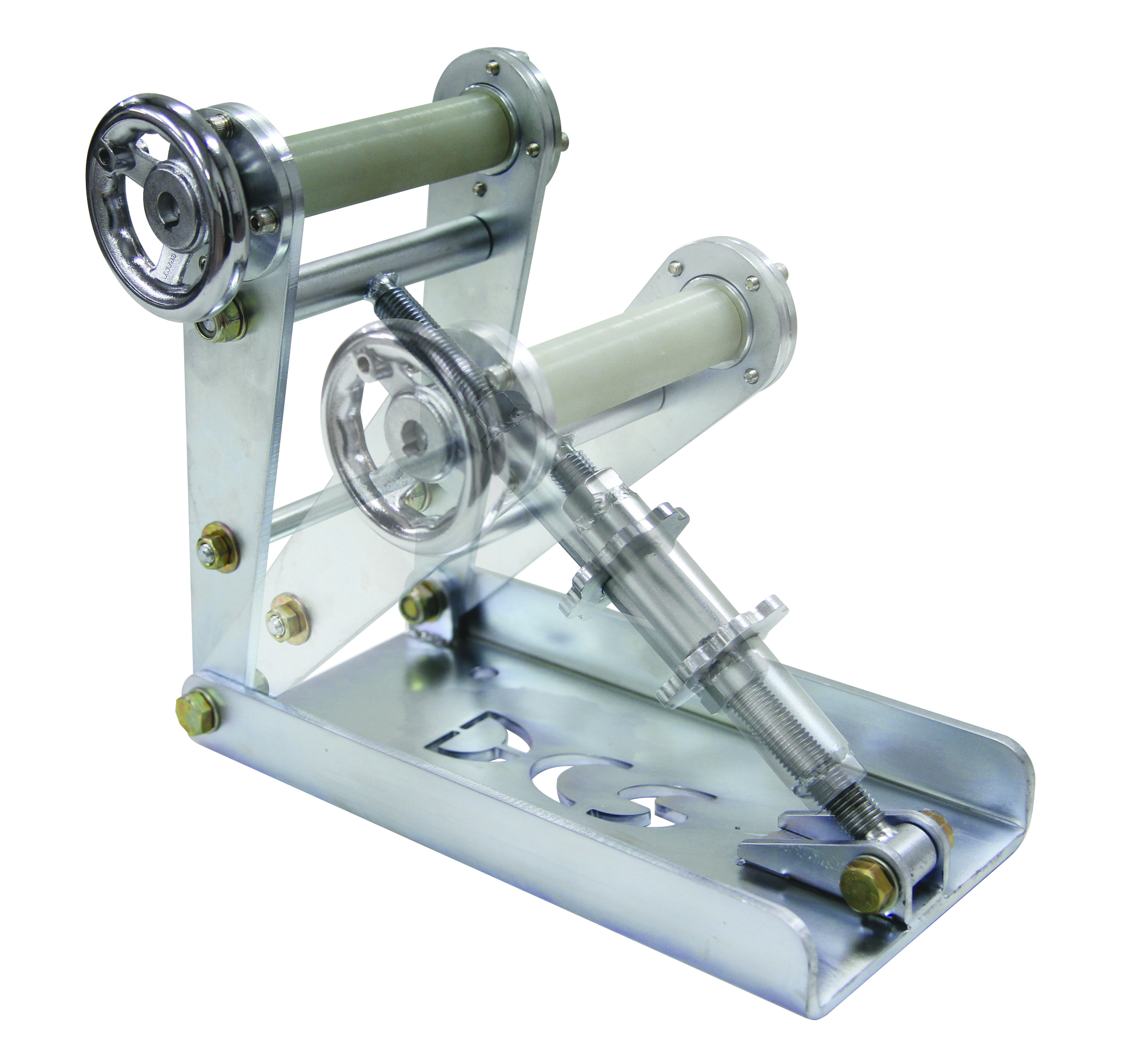

S-150RS


這是施工重量管道時必須的設備
可容易對準管道切割位置。


– 桌用管道移送設備。
– 用前后移送設備,微細調整切割位置。
– 與S-150VS混合使用。
– 之前的設備上也可使用。

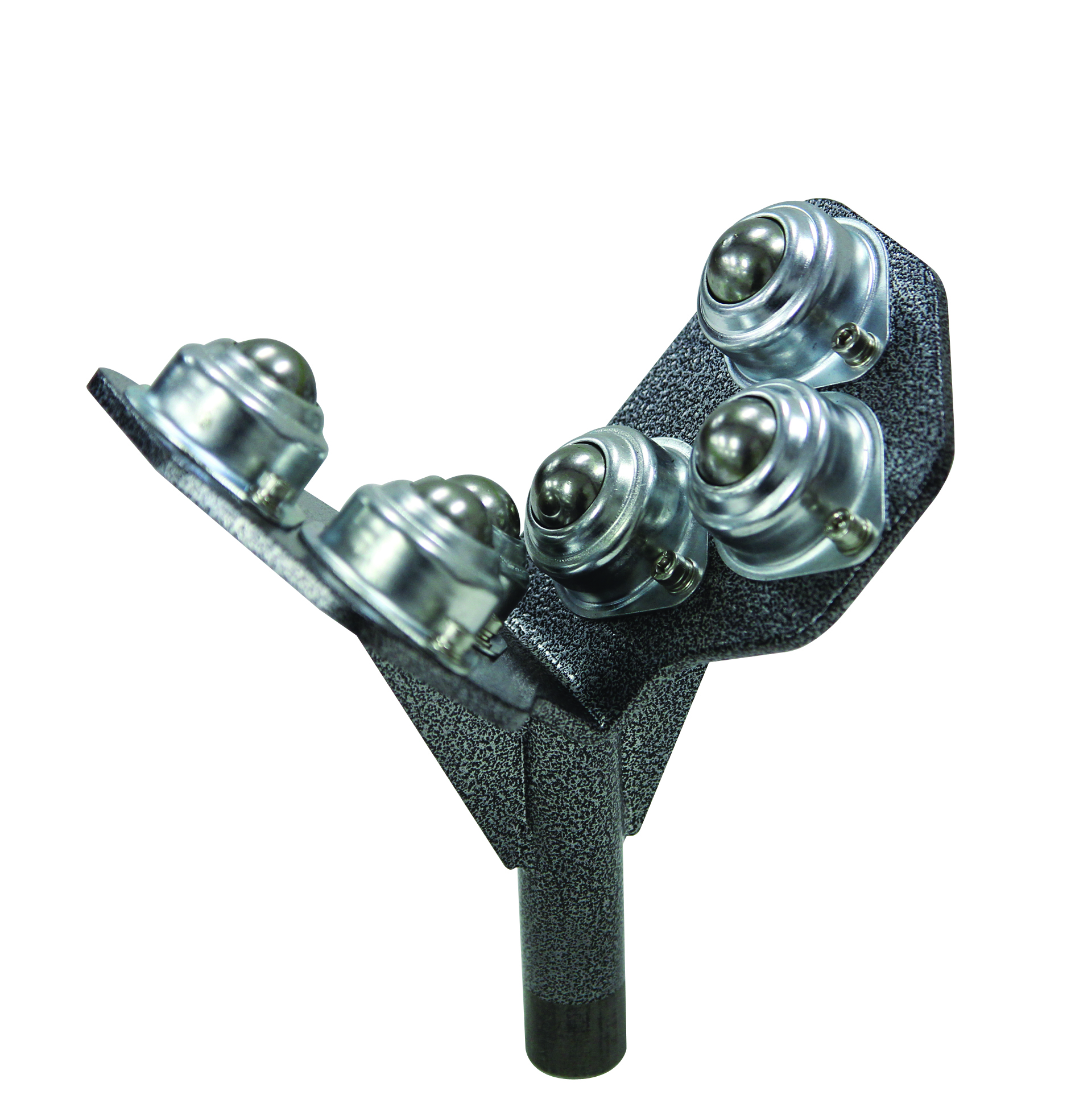

S-150VS


這是施工重量管道時必須的設備。
只供應上方V型Head。


– 架子型管道移送設備
– 設計成適合前后移送及旋轉。
– 可與DCS 150RS混合使用。
– 可在現有的架子上使用。
– 之前的設備上也可使用。

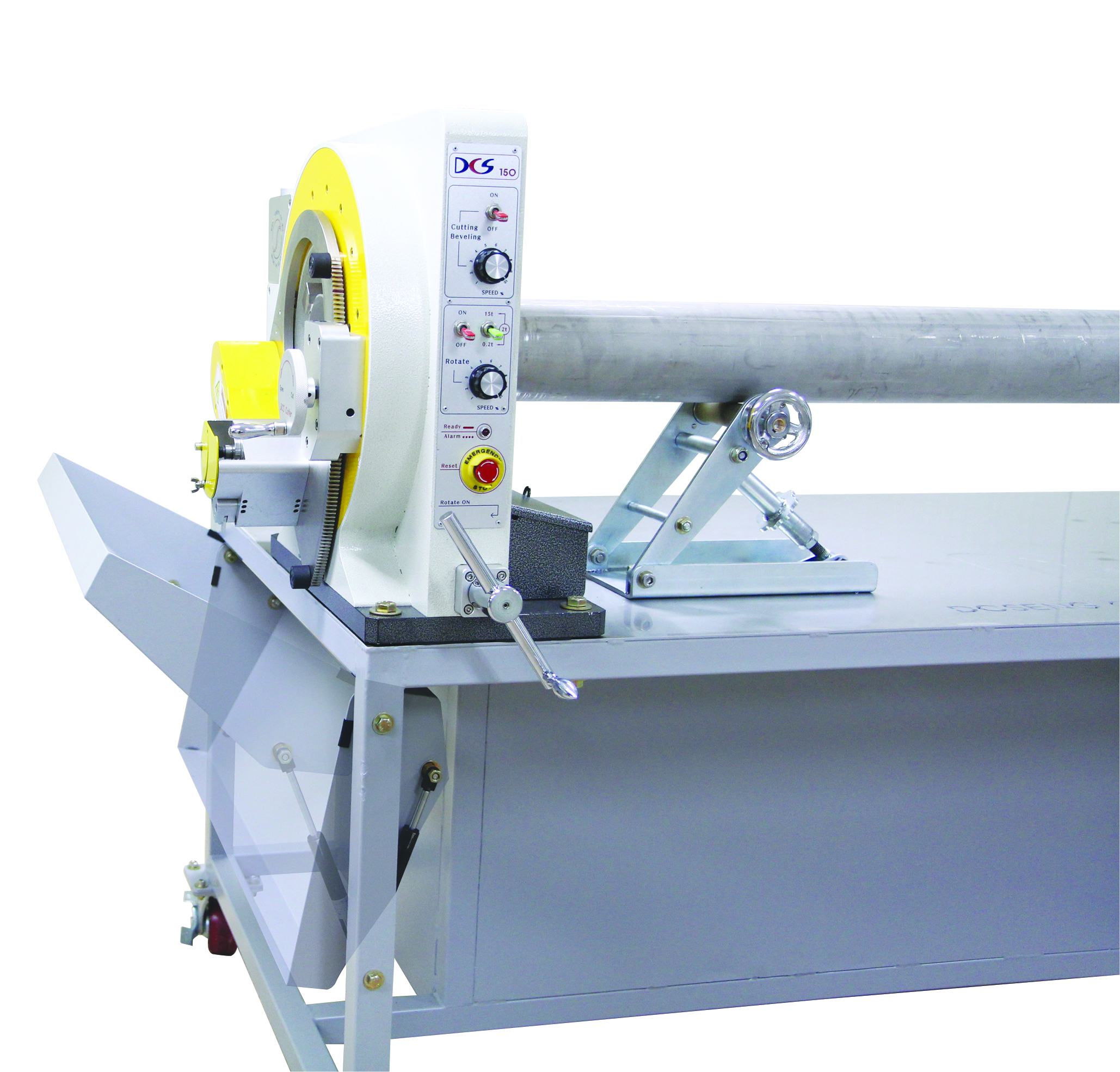

在各種現場的使用方法如下。


以最佳的切割條件,可實現大量生產的方式。


· 容易移送重量管道。
· 可微細調整切割位置。
· 在workshop、clean room等指定場所,進行spool制作。
· 需要切割大量管道。
· 可與之前的設備互換使用。

切割工作變得更加容易!!

重量管道也能容易移送及微細對準切割位置。



可選配件

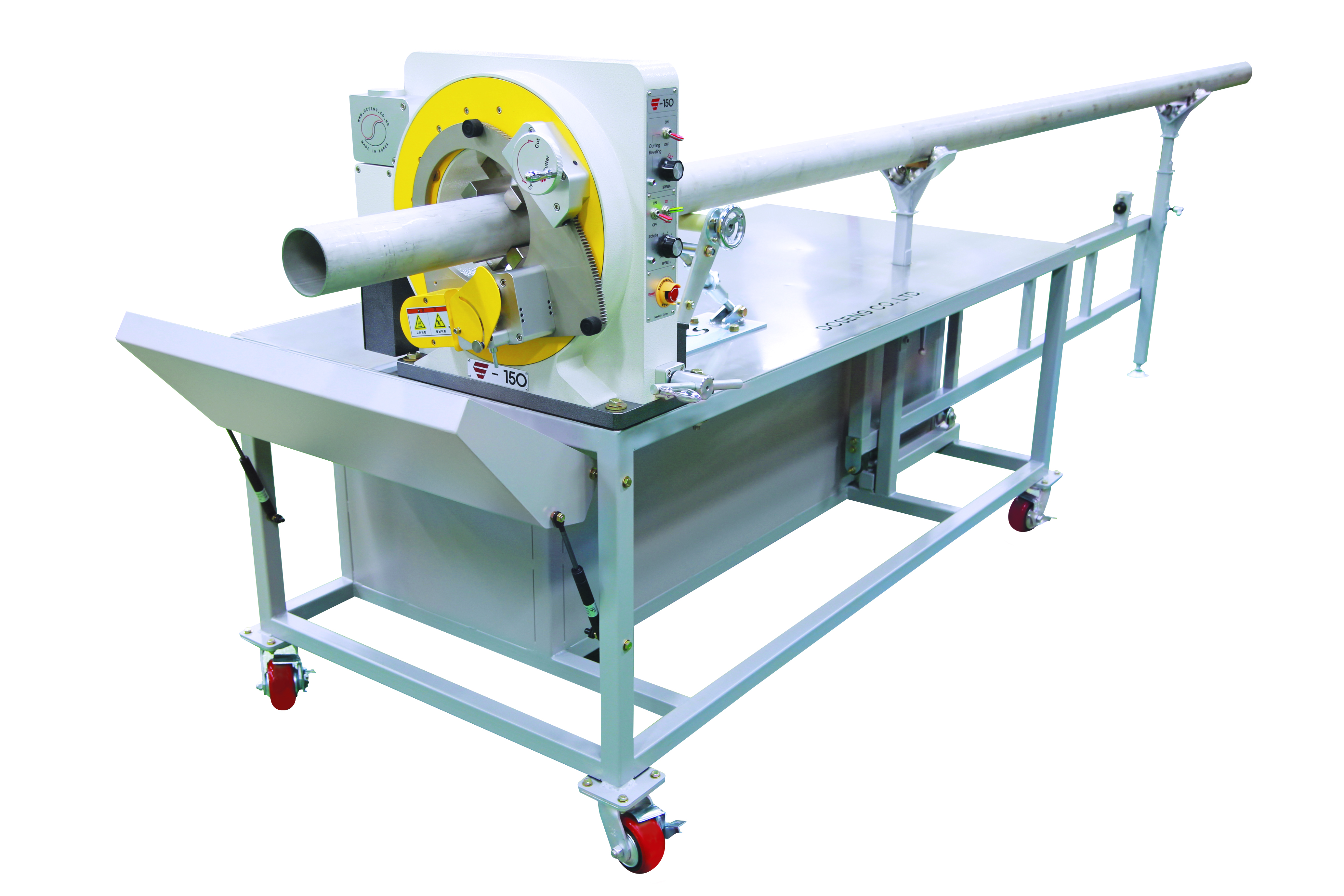

使用例示
